ظرفیت جریان یک سه راهی متقاطع کاهنده چقدر است؟

اگر تا به حال برای طراحی یک سیستم لوله کشی صرف کرده اید - چه برای یک کارخانه فرآوری مواد غذایی، تاسیسات شیمیایی یا حتی یک راه اندازی گرمایش مسکونی - می دانید که داشتن اتصالات مناسب همه تفاوت را ایجاد می کند. من به عنوان تامین کننده اتصالات لوله صنعتی، این سوال را بیش از آنچه بتوانم حساب کنم مطرح کرده ام: "ظرفیت جریان یک سه راهی متقاطع کاهنده چقدر است؟" این یک پاسخ بله یا خیر ساده نیست، به همین دلیل است که من می‌خواستم این را به وضوح توضیح دهم، آنچه را که در کار با مهندسان و نصابان آموخته‌ایم به اشتراک بگذارم و به شما کمک کنم تا بفهمید که چگونه می‌توانید متناسب با نیازهای خود را محاسبه یا مشخص کنید.





ابتدا بیایید با اصول اولیه شروع کنیم. سه راهی متقاطع کاهش دهنده یک اتصال لوله چهار طرفه است که دو عملکرد کلیدی را با هم ترکیب می کند: به شما امکان می دهد چهار بخش لوله را به صورت متقاطع به هم متصل کنید و اندازه حداقل یکی از آن پورت ها را کاهش می دهد تا جریان را متعادل کند یا با قطرهای مختلف لوله مطابقت داشته باشد. بر خلاف یک سه راهی استاندارد که دارای سه پورت است، یک سه راهی متقاطع به شما چهار نقطه اتصال می دهد که برای سیستم هایی که نیاز به تقسیم جریان در دو جهت یا ترکیب جریان از چندین خط دارند، عالی است. برای زمینه، اگر به گزینه سه درگاهی نیاز دارید، صفحات سه راهی فولاد ضد زنگ ما دارای سبک های استاندارد و کاهش دهنده زیادی برای انتخاب هستند، اما برای امروز، بیایید روی متقاطع تمرکز کنیم.



ظرفیت جریان (که نرخ جریان یا جریان حجمی نیز نامیده می شود) به مقدار سیال (مایع یا گاز) اشاره دارد که می تواند در یک زمان معین از یک اتصالات عبور کند که معمولاً برای گازها بر حسب گالن در دقیقه (GPM) یا فوت مکعب در دقیقه (CFM) اندازه گیری می شود. این عدد ثابت نیست - به عوامل مختلفی بستگی دارد، بنابراین چیزی نیست که بتوانیم فقط به عنوان یک عدد به شما بدهیم. با این اوصاف، اصول و فرمول های اصلی وجود دارد که ما در فروشگاه خود از آنها برای کمک به مشتریان در دستیابی به برآورد دقیق استفاده می کنیم، و من شما را از طریق آنها راهنمایی خواهم کرد.



عوامل کلیدی که بر ظرفیت جریان یک سه راهی متقاطع کاهش دهنده تأثیر می گذارد



بیایید به جزئیاتی بپردازیم که نشان می‌دهد یک سه‌راهی متقاطع کاهنده چقدر مایع را می‌تواند تحمل کند. در طول سال‌ها، مشتریانی را دیده‌ام که در اینجا تنها با تمرکز بر اندازه لوله اشتباه می‌کنند، اما این بسیار بیشتر از این است.

1.
2. اندازه پورت و کاهش پیکربندی
   این بزرگترین است. یک سه راهی متقاطع کاهنده ممکن است هر چهار درگاه یک اندازه داشته باشد، اما در بیشتر مواقع حداقل یکی کوچکتر است. برای مثال، ممکن است دو درگاه 2 اینچی، یک درگاه 1.5 اینچی و دیگری درگاه 1 اینچی داشته باشید. هرچه پورت کوچکتر باشد، ظرفیت جریان در آن مسیر کمتر است. اگر همه پورت‌ها 2 اینچی بودند، جریان در مجموع بیشتر از زمانی است که یک پورت به 1 اینچ کاهش یابد.

توجه به این نکته مهم است که جریان یک سه راهی متقاطع فقط میانگین پورت های آن نیست. هنگامی که سیال از طریق یک متقاطع حرکت می کند، در زوایای 90 درجه (یا هر زاویه ای که اتصالات برای آن طراحی شده است) شکافته یا می چرخد، که مقاومت را افزایش می دهد. این را با یک زانویی 90 درجه مقایسه کنید که یک چرخش و مقاومت کمتری نسبت به یک ضربدر با دو چرخش دارد - حتی اگر اندازه آنها یکسان باشد. به همین دلیل است که اتصالات متقاطع به طور طبیعی افت فشار بیشتری دارند که جریان را کاهش می دهد.

1.

2. نوع و خواص سیال
   آنچه در لوله ها حرکت می کند بسیار مهم است. آب رقیق است و به راحتی جریان می یابد، بنابراین یک سه راهی متقاطع کاهنده 2 اینچی می تواند آب بسیار بیشتری نسبت به نفت خام که ضخیم تر و ویسکوزیته بالاتری دارد را تحمل کند. برای گازهایی مانند هوای فشرده، فشار و دما نیز نقش مهمی ایفا می‌کنند که گازهای داغ‌تر منبسط می‌شوند، بنابراین فضای بیشتری را اشغال می‌کنند که بر سرعت جریان تأثیر می‌گذارد. ما همیشه از مشتریان می‌خواهیم قبل از ارائه هر گونه برآورد جریان، سیال و خواص آن را مشخص کنند، زیرا عددی که برای آب کار می‌کند، برای بنزین یا گاز طبیعی بسیار کم خواهد بود.

3.

4. فشار و دمای سیستم
   فشار سیستم سیال را از میان لوله ها می راند، بنابراین فشار بیشتر معمولاً به معنای جریان بالاتر تا یک نقطه است. اما دما نیز اهمیت دارد زیرا چگالی و ویسکوزیته سیال را تغییر می دهد. به عنوان مثال، چسبندگی آب گرم کمتر از آب سرد است، بنابراین سریعتر از طریق همان اتصالات جریان می یابد. ما باید حداکثر و حداقل فشار و دما را در نظر بگیریم زیرا اگر اتصال برای 150 PSI ساخته شده باشد و شما آن را با 300 PSI اجرا کنید، فقط بر جریان تأثیر نمی گذارد - می تواند خطرناک باشد.

5.

6. مواد لوله و زبری داخلی
   اکثر سه راهی های کراس کاهنده ما از فولاد ضد زنگ ساخته شده اند که دارای یک فضای داخلی صاف است. اگر لوله‌های متصل به صلیب از چدن یا فولاد گالوانیزه ساخته شده باشند، دیواره‌های خشن‌تر آن‌ها اصطکاک بیشتری را در جریان سیال ایجاد می‌کنند که جریان کل را در سیستم کند می‌کند. حتی مقدار کمی ناهمواری در اتصالات می تواند باعث کاهش فشار قابل توجهی در دوره های طولانی شود، بنابراین هر بار که با مشتری کار می کنیم آن را بررسی می کنیم.



چگونه ظرفیت جریان را محاسبه می کنیم (روش عملی)



در شرکت ما، ما فقط به فرمول‌های کتاب درسی تکیه نمی‌کنیم، ما از استانداردهای صنعتی و آزمایش‌های واقعی برای ارائه اعداد دقیق استفاده می‌کنیم. دو روش اصلی که ما استفاده می کنیم عبارتند از:



1. استفاده از مقادیر Cv

Cv (یا ضریب جریان) عدد استاندارد صنعتی است که به شما می گوید چند گالن آب 60 درجه فارنهایت در دقیقه از طریق اتصالاتی با افت فشار 1 PSI جریان می یابد. هر اتصال لوله دارای یک مقدار Cv منتشر شده است و سه راهی های متقاطع نیز از این قاعده مستثنی نیستند. برای یک سه راهی متقاطع کاهش دهنده فولاد ضد زنگ استاندارد، Cv را بر اساس اندازه پورت جستجو می کنیم. به عنوان مثال، سه راهی متقاطع با چهار پورت 2 اینچی ممکن است Cv حدود 180 داشته باشد، در حالی که یک صلیب با دو پورت 2 اینچی و دو پورت 1.5 اینچی به دلیل پورت های کوچکتر، Cv کمتری دارد، شاید حدود 130 باشد.

برای بدست آوردن نرخ جریان، از این فرمول ساده استفاده می کنید:
Q = Cv * √(ΔP / SG)
کجا:

• Q = نرخ جریان در GPM
• ΔP = افت فشار در سراسر اتصالات (در PSI)
• SG = وزن مخصوص سیال (آب 1، روغن حدود 0.8 و غیره)

فرض کنید یک سه راهی متقاطع با Cv 130 دارید، آب را جابجا می کنید (SG=1)، و می توانید افت فشار 2 PSI را در سرتاسر اتصالات کنترل کنید. وصل کردن اعداد: Q = 130 * √(2 / 1) = 130 * 1.414 = ~ 184 GPM. این یک عدد واقعی برای آن پیکربندی است.



2. تست در شرایط واقعی

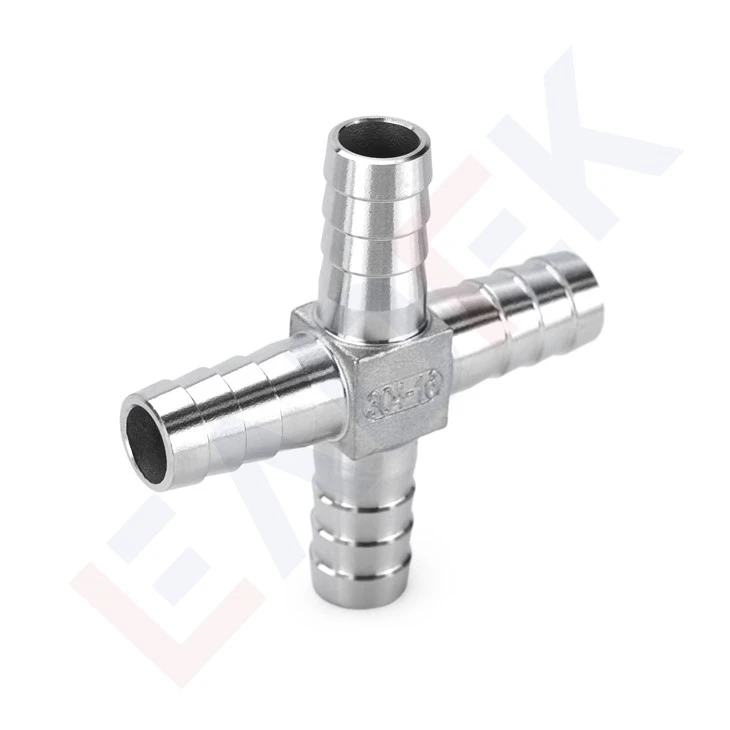

اعداد کتاب های درسی عالی هستند، اما هر سیستمی متفاوت است. به همین دلیل است که ما بسیاری از اتصالات متقاطع خود را در آزمایشگاه داخلی خود آزمایش می کنیم. ما آب، روغن و هوا را در فشارها و دماهای مختلف از آنها عبور می دهیم تا نرخ جریان واقعی را ثبت کنیم. به عنوان مثال، اتصالات شلنگ متقاطع که برای سیستم‌های پنوماتیکی کم فشار طراحی شده است، دارای Cv کمتری نسبت به سه راهی متقاطع سنگین برای خطوط آب صنعتی است، حتی اگر اندازه پورت آنها مشابه باشد. این آزمایش به ما کمک می‌کند تا تخمین‌های خود را برای استفاده در دنیای واقعی تنظیم کنیم، به همین دلیل است که به مشتریان خود توصیه می‌کنیم جزئیات مربوط به کاربرد خاص خود را ارائه دهند تا بتوانیم دقیق‌ترین داده‌ها را ارائه دهیم.



باورهای غلط رایج در مورد کاهش جریان سه راهی متقاطع



من در طول این سال ها فرضیات اشتباه زیادی شنیده ام، پس بیایید چند مورد را روشن کنیم. اولاً، برخی از مردم فکر می کنند که "کاهش" فقط به معنای اندازه کلی کوچکتر است، اما در واقع به این معنی است که حداقل یک پورت کوچکتر از اندازه اسمی لوله (NPS) است. این مهم است زیرا یک متقاطع با یک پورت کاهش یافته جریان بسیار کمتری از آن پورت نسبت به یک صلیب با اندازه کامل دارد.

یکی دیگر از اشتباهات، مقایسه یک سه راهی متقاطع کاهش دهنده با یک نر ماده شش نوک پستان است که یک اتصال مستقیم و بدون چرخش است. یک نوک سینه مستقیم تقریباً هیچ افت فشاری ندارد، بنابراین ظرفیت جریان آن بسیار بیشتر از سه راهی متقاطع با همان اندازه پورت است. اتصالات متقاطع برای زمانی است که به چهار نقطه اتصال نیاز دارید، نه برای حداکثر جریان، بنابراین باید برای مقاومت اضافی برنامه ریزی کنید.

و تفاوت بین سه راهی متقاطع و اتصالات رزوه دار زنانه را فراموش نکنید. پنج راه برای اضافه کردن یک نقطه اتصال اضافی است، اما هر پورت اضافی چرخش و مقاومت بیشتری را اضافه می کند، بنابراین یک پنج راه حتی اگر همه پورت ها به یک اندازه باشند، حتی ظرفیت جریان کمتری نسبت به سه راهی متقاطع خواهد داشت.





نکاتی برای به حداکثر رساندن ظرفیت جریان در سیستم شما



اگر در حال طراحی سیستمی هستید و می‌خواهید حداکثر جریان را از سه راهی متقاطع کاهش‌دهنده خود داشته باشید، در اینجا توصیه می‌کنیم:

1.

2. اندازه پورت ها را با نیازهای جریان خود مطابقت دهید
   اگر یک مسیر از طریق سه راهی متقاطع نیاز به جریان بالا دارد، مطمئن شوید که پورت اندازه کامل لوله است. فقط پورت هایی را کاهش دهید که به جریان زیادی نیاز ندارند. به عنوان مثال، اگر یک خط اصلی 2 اینچی را به دو خط تقسیم می کنید، به جای کاهش هر دو، یک پورت را 2 اینچ (برای مسیر جریان بالا) و یک پورت را 1.5 اینچ (برای مسیر جریان پایین تر) قرار دهید.

3.

4. سطوح داخلی صاف
   اتصالات فولادی ضد زنگ نسبت به گالوانیزه یا چدن داخلی صاف تری دارند که باعث کاهش اصطکاک و افت فشار می شود. تمام سه راهی های کراس کاهنده ما از فولاد ضد زنگ 304 یا 316 ساخته شده اند که نه تنها جریان را افزایش می دهد بلکه در برابر خوردگی نیز مقاومت می کند و آنها را برای محیط های خشن ایده آل می کند.

5.

6. قبل و بعد از نصب افت فشار را به حداقل برسانید
   ظرفیت جریان اتصالات فقط به اندازه لوله های اطراف آن است. قبل و بعد از آن از همان اندازه لوله استفاده کنید که درگاه‌های سایز کامل سه راهی متقاطع هستند و از چرخش‌های تند یا محدودیت‌های نزدیک خودداری کنید. اگر مجبور هستید از لوله کوچکتری استفاده کنید، آن را به درستی اندازه بگیرید تا از ایجاد مقاومت اضافی که باعث کاهش جریان متقاطع سه راهی شما می شود، جلوگیری کنید.

7.

8. حساب ویسکوزیته سیال
   اگر با مایعات چسبناکی مانند روغن سنگین یا شربت کار می کنید، برای یک سه راهی کراس کاهنده بزرگتر از آب برنامه ریزی کنید. سیالات چسبناک به فضای بیشتری برای جریان نیاز دارند، بنابراین یک سه راهی متقاطع 2 اینچی برای آب برای روغن های سنگین کار نمی کند - باید اندازه آن را افزایش دهید تا سرعت جریان یکسانی داشته باشید.



چه زمانی باید به سراغ راه حل های سفارشی رفت





هرازگاهی، مشتری یک برنامه کاربردی منحصر به فرد دارد که برآوردهای جریان استاندارد آن را پوشش نمی دهد. به عنوان مثال، اگر با بخار پرفشار یا یک ماده شیمیایی خورنده کار می کنید، ممکن است به یک سه راهی متقاطع کاهنده سفارشی با اندازه یا مواد پورت خاص نیاز داشته باشید. ما با بسیاری از مهندسان روی طرح‌های سفارشی کار می‌کنیم و از مدل‌سازی CFD (دینامیک سیالات محاسباتی) برای شبیه‌سازی جریان از طریق اتصالات قبل از ساخت آن استفاده می‌کنیم. این به ما امکان می دهد دقیقاً میزان جریان اتصالات را پیش بینی کنیم، بنابراین نیازی به آزمایش آن به تنهایی ندارید.

به عنوان مثال، یک کارخانه فرآوری مواد غذایی ممکن است به یک سه راهی متقاطع نیاز داشته باشد که به راحتی تمیز شود (بهداشتی) و تا 200 گرم در دقیقه شیر داغ را تحمل کند. می‌توانیم جریان را مدل‌سازی کنیم تا مطمئن شویم که هیچ نقطه مرده‌ای وجود ندارد که باکتری‌ها در آن رشد کنند و تأیید کنیم که ظرفیت جریان نیازهای تولیدی آنها را برآورده می‌کند. برای یک کارخانه مواد شیمیایی، ممکن است از فولاد ضد زنگ 316 برای مقاومت در برابر خوردگی استفاده کنیم و اندازه پورت را برای کنترل مواد شیمیایی تهاجمی با 150 PSI تنظیم کنیم.



افکار نهایی در مورد کاهش جریان سه راهی متقاطع



در پایان روز، ظرفیت جریان یک سه راهی متقاطع کاهنده یک عدد ثابت نیست - این یک محاسبه بر اساس اندازه پورت، خواص سیال، فشار و طراحی سیستم است. نکته کلیدی این است که نه تنها به دنبال ارزان ترین اتصالات بگردید، بلکه باید آن را با کاربرد خاص خود مطابقت دهید. اگر مطمئن نیستید که به چه چیزی نیاز دارید، حدس نزنید - اینگونه به سیستمی می رسید که به اندازه کافی جریان ندارد، یا حتی بدتر از آن، افت فشار دارد که باعث آسیب می شود.

اگر در حال حاضر در حال طراحی یک سیستم لوله کشی هستید و نیاز به تایید ظرفیت جریان یک سه راهی متقاطع کاهنده برای پروژه خود دارید، تیم ما می تواند به شما کمک کند. ما سال ها تجربه کار با همه چیز از سیستم های مسکونی کوچک گرفته تا تاسیسات صنعتی بزرگ را داریم و می توانیم تخمین های دقیق جریان، اتصالات سفارشی و مشاوره تخصصی را ارائه دهیم تا مطمئن شویم سیستم شما همانطور که در نظر گرفته شده است کار می کند. فقط با تیم ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید و ما به شما کمک می کنیم تا راه حل مناسب برای نیازهای خود را پیدا کنید.



مراجع



1. میلر، جی ای (2014).جریان سیالات از طریق شیرها، اتصالات و لوله. شرکت جرثقیل
2. سازمان بین المللی استاندارد. (2020). ISO 4144: اتصالات لوله های فولادی ضد زنگ برای سیستم های لوله کشی عمومی.
3. شروود، تی کی، و پیگفورد، RL (1952).جذب و استخراج. شرکت کتاب مک گراو هیل.
4. White, FM (2016).مکانیک سیالات(ویرایش هشتم). آموزش مک گراو هیل.
5. جعبه ابزار مهندسی (2023). "ضریب جریان اتصالات لوله (مقادیر Cv)." برگرفته از engineeringtoolbox.com
